Cổng COM là gì và vai trò của nó trong hệ thống máy tính
Cổng COM (Communication Port) là một giao diện phần cứng trên máy tính được thiết kế để truyền dữ liệu theo từng bit một qua một đường dây duy nhất. Chuẩn giao tiếp phổ biến nhất gắn liền với cổng COM là RS-232 (Recommended Standard 232). Ban đầu, cổng COM được sử dụng rộng rãi để kết nối các thiết bị ngoại vi như chuột, modem, máy in và các thiết bị mạng.
Ngày nay, với sự phát triển của các chuẩn kết nối nhanh hơn như USB, cổng COM ít xuất hiện trên các dòng máy tính cá nhân. Tuy nhiên, chúng vẫn được ứng dụng trong các hệ thống công nghiệp, thiết bị y tế, máy móc tự động hóa và các thiết bị cần kết nối nối tiếp ổn định, độ tin cậy cao.
Tìm hiểu về các loại cổng COM và cách nhận biết
Cổng COM thường có hai loại chính dựa trên số lượng chân kết nối:

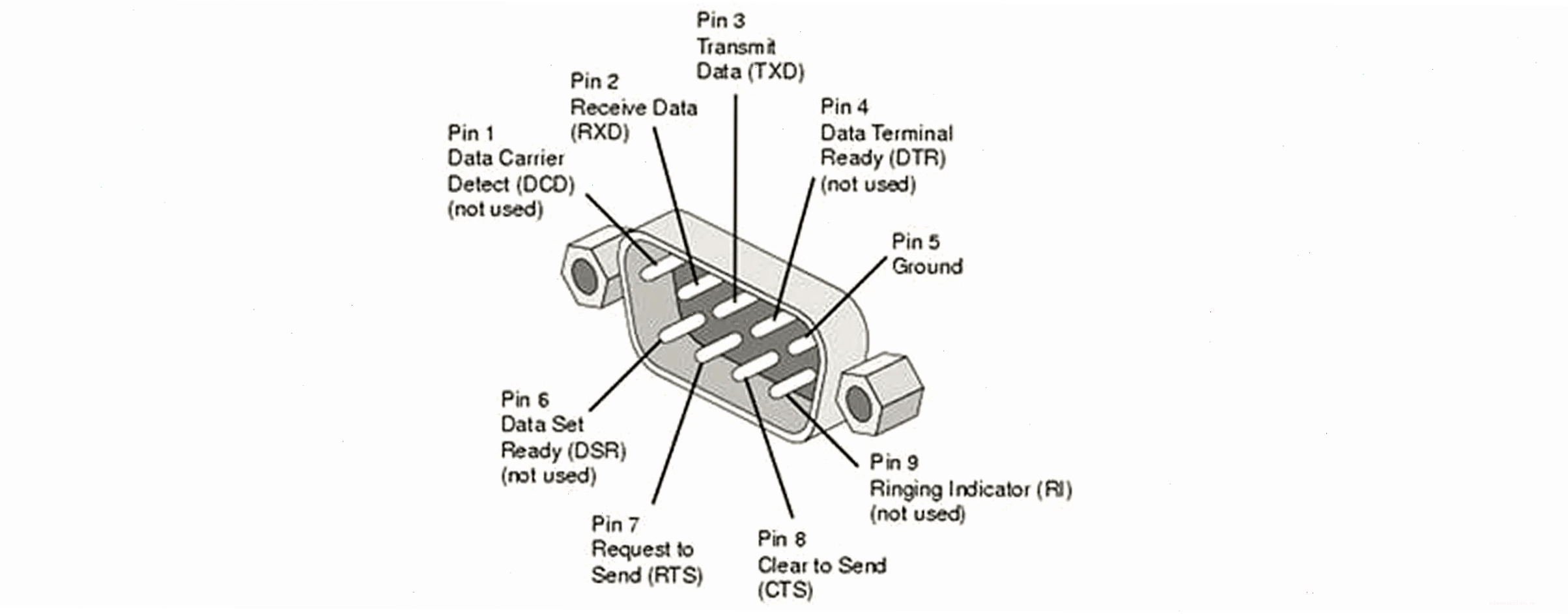

- Cổng COM 9 chân (DE-9): Đây là loại phổ biến nhất, thường thấy trên các máy tính để bàn và laptop. Nó có 9 chân tín hiệu, được ký hiệu là COM1, COM2, v.v.
- Cổng COM 25 chân (DB-25): Loại này ít phổ biến hơn trên máy tính cá nhân nhưng thường thấy trên các thiết bị công nghiệp hoặc máy in cũ.
Việc nhận biết cổng COM trên máy tính khá đơn giản:
- Trên máy tính để bàn: Cổng COM thường nằm ở mặt sau của case máy tính, có hình dạng gần giống cổng VGA nhưng nhỏ hơn và chỉ có 9 chân (hoặc 25 chân).
- Trên laptop: Một số laptop đời cũ có thể có cổng COM tích hợp, nhưng đa số laptop hiện đại sẽ không có sẵn. Người dùng có thể sử dụng bộ chuyển đổi USB sang COM để kết nối.
- Trong Device Manager: Bạn có thể kiểm tra sự hiện diện của cổng COM bằng cách mở Device Manager (Quản lý Thiết bị) trong Windows. Nếu có cổng COM, nó sẽ hiển thị dưới mục "Ports (COM & LPT)".
Cấu tạo và sơ đồ nguyên lý hoạt động của cổng COM
Cổng COM hoạt động dựa trên nguyên lý truyền dữ liệu nối tiếp, nơi các bit dữ liệu được gửi đi lần lượt qua một đường dẫn. Về cơ bản, nó bao gồm các thành phần chính sau:
- Bộ điều khiển COM (UART - Universal Asynchronous Receiver/Transmitter): Đây là chip xử lý trung tâm, chịu trách nhiệm chuyển đổi dữ liệu song song từ bus máy tính thành dữ liệu nối tiếp để truyền đi và ngược lại. UART cũng quản lý các tín hiệu điều khiển luồng dữ liệu.
- Các đường tín hiệu RS-232: Bao gồm các đường truyền dữ liệu (TXD - Transmit Data, RXD - Receive Data), các đường điều khiển luồng (RTS - Request To Send, CTS - Clear To Send, DTR - Data Terminal Ready, DSR - Data Set Ready, DCD - Data Carrier Detect) và các đường tín hiệu phụ trợ khác.
Nguyên lý hoạt động:
- Khi máy tính muốn gửi dữ liệu đến một thiết bị ngoại vi, dữ liệu sẽ được chuyển từ dạng song song sang nối tiếp bởi UART.
- Dữ liệu nối tiếp được thêm các bit khởi động (start bit) và bit dừng (stop bit) để thiết bị nhận biết được sự bắt đầu và kết thúc của một khung dữ liệu.
- Các bit dữ liệu và bit kiểm tra lỗi (parity bit, tùy chọn) được truyền đi lần lượt qua đường TXD của cổng COM.
- Ở phía thiết bị nhận, UART của thiết bị sẽ nhận các bit dữ liệu qua đường RXD, loại bỏ bit khởi động và bit dừng, sau đó chuyển đổi về dạng song song để xử lý.
- Các tín hiệu điều khiển luồng được sử dụng để đảm bảo quá trình truyền dữ liệu diễn ra liền mạch, tránh mất mát dữ liệu khi một trong hai bên bận xử lý.
Các ứng dụng thực tế của cổng COM
Mặc dù không còn phổ biến như trước, cổng COM vẫn có những ứng dụng quan trọng và không thể thay thế trong nhiều lĩnh vực:
- Thiết bị công nghiệp: Máy móc CNC, bộ điều khiển logic lập trình (PLC), hệ thống giám sát và điều khiển công nghiệp (SCADA) thường sử dụng cổng COM để kết nối với máy tính điều khiển hoặc các cảm biến.
- Thiết bị y tế: Một số máy móc chẩn đoán, máy theo dõi bệnh nhân và các thiết bị y tế chuyên dụng vẫn dựa vào kết nối RS-232 để truyền dữ liệu y khoa.
- Thiết bị mạng: Các thiết bị mạng như router, switch, firewall đôi khi vẫn có cổng COM để cấu hình và quản lý từ xa, đặc biệt trong các môi trường mạng cũ hoặc yêu cầu bảo mật cao.
- Thiết bị thí nghiệm: Các máy đo lường, phân tích trong phòng thí nghiệm thường sử dụng cổng COM để thu thập dữ liệu và kết nối với máy tính phân tích.
- Kết nối với các thiết bị cũ: Các thiết bị ngoại vi cũ như modem quay số, máy quét mã vạch chuyên dụng, hoặc các thiết bị điều khiển âm thanh, ánh sáng sân khấu vẫn có thể yêu cầu kết nối COM.
- Thiết bị ngoại vi chuyên dụng: Một số thiết bị như máy POS, máy in hóa đơn, hoặc các bộ điều khiển lập trình nhúng.
Việc sử dụng cổng COM ảo là một giải pháp phần mềm cho phép tạo ra các cổng COM ảo trên máy tính, giúp các ứng dụng cũ có thể giao tiếp với các thiết bị mới hơn thông qua các cổng khác như USB. Điều này rất hữu ích khi bạn cần chạy các phần mềm chỉ hỗ trợ cổng COM vật lý nhưng lại kết nối với thiết bị qua USB.
Ưu điểm và hạn chế của cổng COM
Giống như mọi công nghệ, cổng COM cũng có những ưu điểm và hạn chế riêng:
Ưu điểm
- Độ tin cậy cao: Kết nối nối tiếp thường ổn định, ít bị nhiễu hơn so với các kết nối song song khi truyền ở khoảng cách xa.
- Đơn giản và phổ biến (trong quá khứ): Chuẩn RS-232 đã tồn tại lâu đời, dễ dàng tìm thấy driver và tài liệu hỗ trợ.
- Khả năng tương thích rộng: Nhiều thiết bị công nghiệp và chuyên dụng vẫn hỗ trợ cổng COM.
- Chi phí thấp: Cáp và bộ chuyển đổi COM thường có giá thành phải chăng.
Hạn chế
- Tốc độ truyền dữ liệu chậm: Tốc độ tối đa của cổng COM (thường khoảng 115.200 bps) thấp hơn rất nhiều so với các chuẩn hiện đại như USB (lên đến 5 Gbps hoặc cao hơn).
- Khoảng cách truyền hạn chế: Mặc dù ổn định, khoảng cách truyền dữ liệu hiệu quả của RS-232 thường chỉ giới hạn trong vài mét.
- Ít xuất hiện trên thiết bị mới: Hầu hết các máy tính và thiết bị ngoại vi hiện đại đã loại bỏ cổng COM vật lý.
Cổng COM trên mainboard là một thành phần phần cứng quan trọng, cho phép giao tiếp với các thiết bị ngoại vi thông qua chuẩn RS-232. Việc hiểu rõ cổng là gì trong tiếng Anh và chức năng của nó giúp chúng ta có cái nhìn toàn diện hơn về cách thức hoạt động của hệ thống máy tính, đặc biệt là trong các ứng dụng chuyên ngành.
Lời khuyên khi làm việc với cổng COM
Để đảm bảo quá trình làm việc với cổng COM diễn ra suôn sẻ, bạn nên lưu ý các điểm sau:
- Kiểm tra Driver: Luôn đảm bảo bạn đã cài đặt đúng driver cho cổng COM hoặc thiết bị kết nối, đặc biệt khi sử dụng bộ chuyển đổi USB sang COM.
- Chọn đúng cổng COM: Khi sử dụng nhiều cổng COM hoặc cổng ảo, hãy chắc chắn rằng ứng dụng của bạn đang giao tiếp với đúng cổng COM cần thiết.
- Cấu hình thông số: Kiểm tra và cấu hình chính xác các thông số truyền dữ liệu như tốc độ Baud (Baud Rate), Bit dữ liệu (Data Bits), Bit chẵn lẻ (Parity) và Bit dừng (Stop Bits) cho cả máy tính và thiết bị ngoại vi.
- Sử dụng bộ chuyển đổi chất lượng: Nếu cần sử dụng bộ chuyển đổi USB sang COM, hãy chọn các sản phẩm có chất lượng tốt để đảm bảo sự ổn định của kết nối.
- Tìm hiểu về RS-232: Nắm vững các khái niệm cơ bản về chuẩn RS-232 sẽ giúp bạn xử lý các vấn đề liên quan đến giao tiếp nối tiếp hiệu quả hơn.
Tóm lại, cổng COM vẫn là một phần quan trọng trong thế giới kết nối phần cứng, đặc biệt là trong các lĩnh vực đòi hỏi sự ổn định và độ tin cậy cao. Hiểu rõ về chức năng, nguyên lý hoạt động và các ứng dụng của nó sẽ giúp bạn khai thác tối đa hiệu quả của các thiết bị kết nối.
